一、項目背景

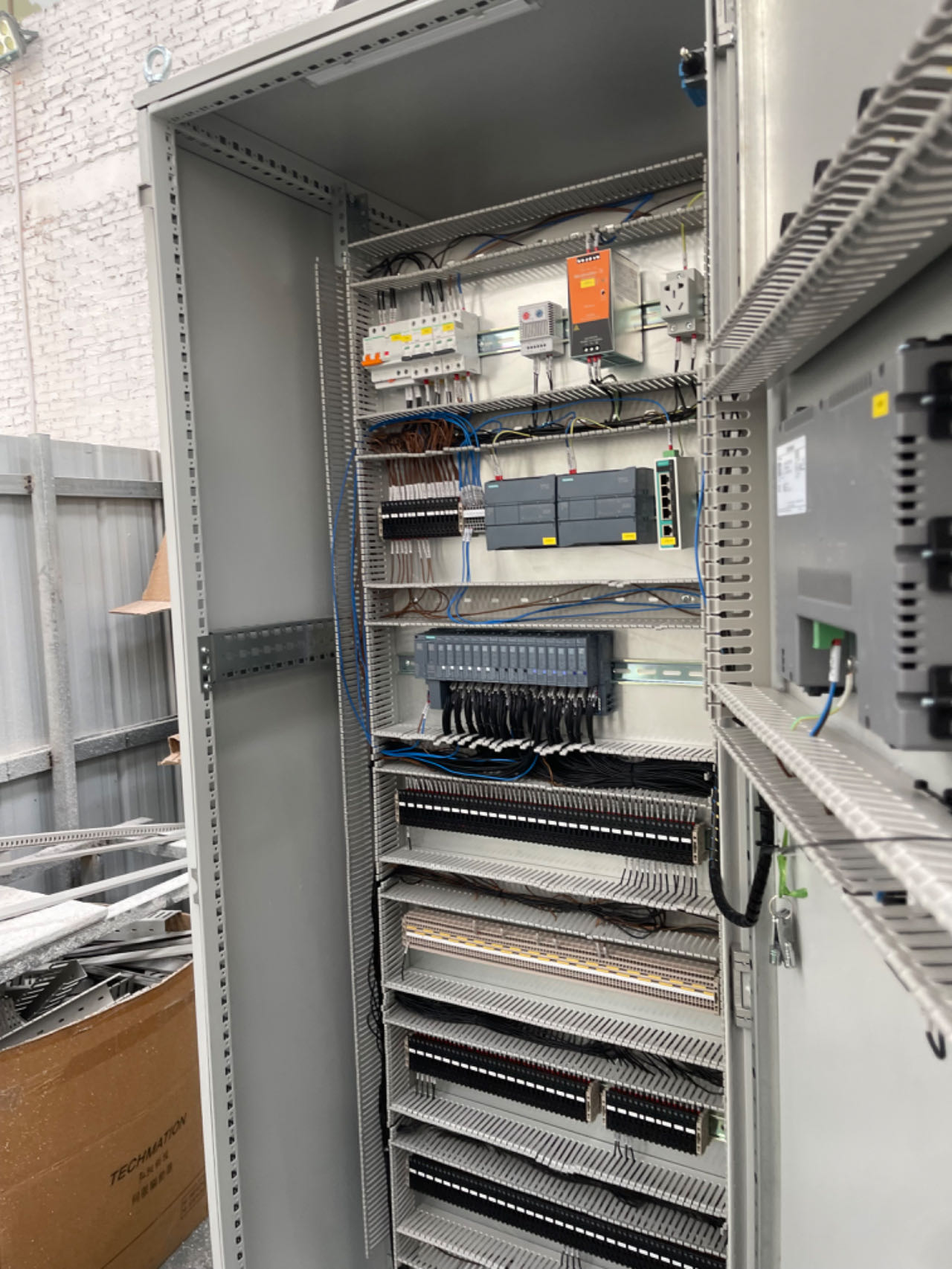

與普通活性炭過濾器相比，核電站用的過濾器炭層厚、吸附效率高、耐溫和抗震要求高。由于吸附是個放熱過程，溫度過高可能引燃活性炭，所以對碘吸附器有嚴格的耐溫要求。核燃料處理廠中甲基碘和碘濃度很高，這時就不能再使用活性炭，而是采用其他不燃的多孔吸附材料來制造碘吸附器。從而減小核廢氣體對環境的污染。本系統搭載西門子1200CPU，ET200遠程IO模塊。

二、項目目標

本項目的主要目標是：

1. 實現管道內穩定吸入大氣；

2. 使系統管道內進入的空氣可以加熱到固定溫度；

3. 實現多路自動切換；

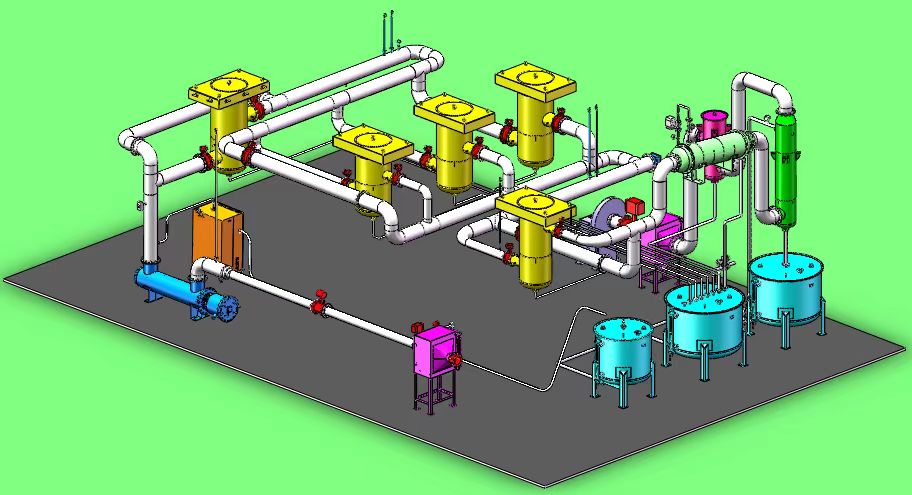

制定以下管路圖：

三、項目計劃

根據項目目標，我們制定了以下計劃：

1. 需求分析：進行詳細的需求分析，確認系統應具備的功能和特點；

2. 設計階段：根據需求分析結果，進行系統設計，包含硬件和軟件；

3. 開發階段：根據客戶需求設計電氣原理圖；

4. 測試階段：根據客戶需求編寫相應的自動邏輯；

5. 投入階段：對系統自動邏輯達到客戶要求開始投入使用；

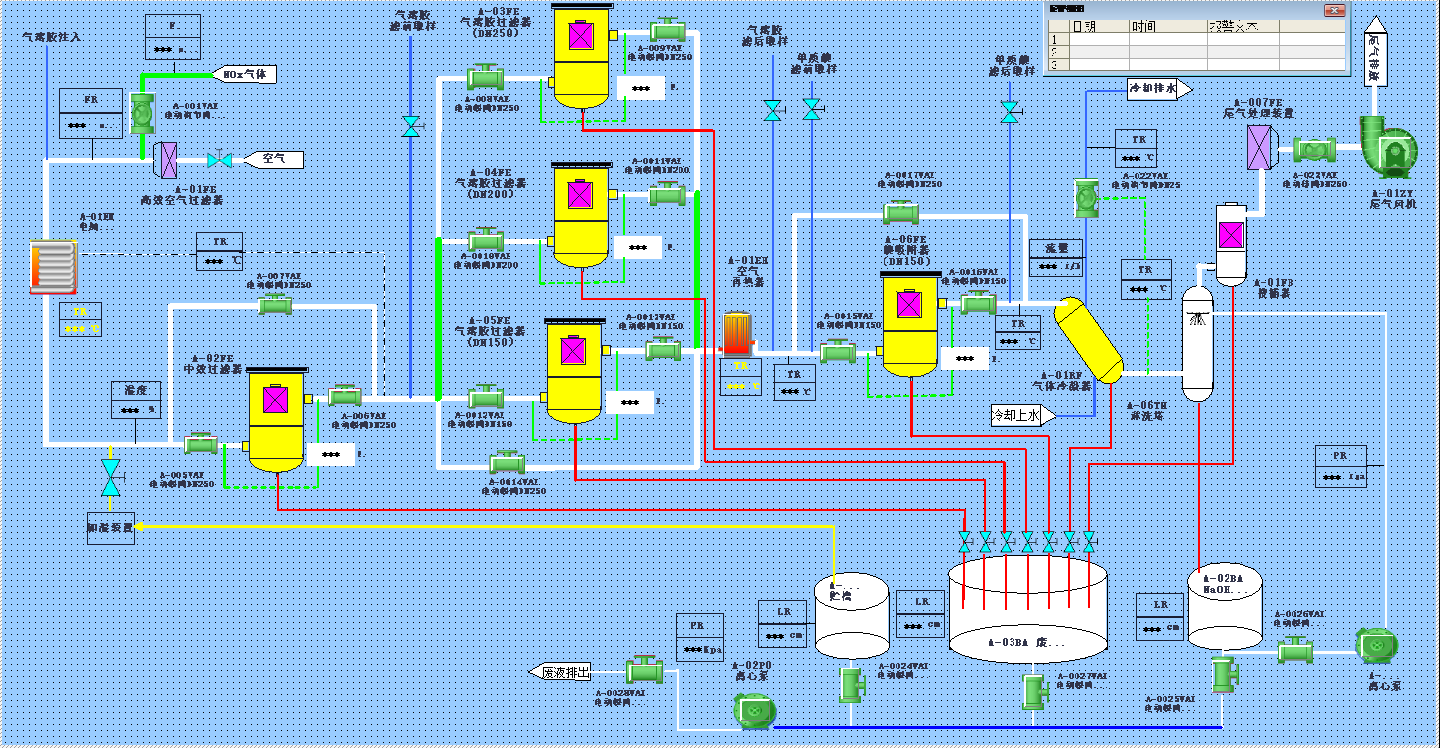

最終編輯出以下操作畫面：

此畫面為編輯畫面根據客戶需求顯示氣體流向，以變色的方式展示在WINCC可視化操作畫面里

四、實施過程

在項目實施過程中，我們按照計劃有序進行；

1. 需求分析閥門一鍵自動切換，變頻風機PID調節吸入穩定流量，加熱器PID調節加熱管道溫度；

2. 對系統調試測試投入使用

展示如下可視畫面

根據管路走向改變閥門以及執行元器件變色，使操作人員能夠第一時間觀察到閥門以及管內空氣走向
